電気抵抗の基本の方程式

電気抵抗= 抵抗率×長さ×1/ 断面積（半径×半径×パイ）

方程式を問われた時の解法ポイント

10の6乗、 Dの2乗、4は必ず含まれる。

その他の解法ポイント（覚えておいておけば楽）

直径が2倍なら断面積は4倍

長さが2倍になれば抵抗も2倍

並列回路の特徴は電圧は全て等しい、電流は分流される

直列回路の特徴は電流全て等しい、電圧は分圧される

電気回路計算の流れ

直列回路並列回路の特徴が使えるか

オームの法則が使えるか

最後の手段合成抵抗

がみ電気チャンネルより

覚えておいて損はないキーワード

直径 2.6mm は断面積 5.5 平方 mm

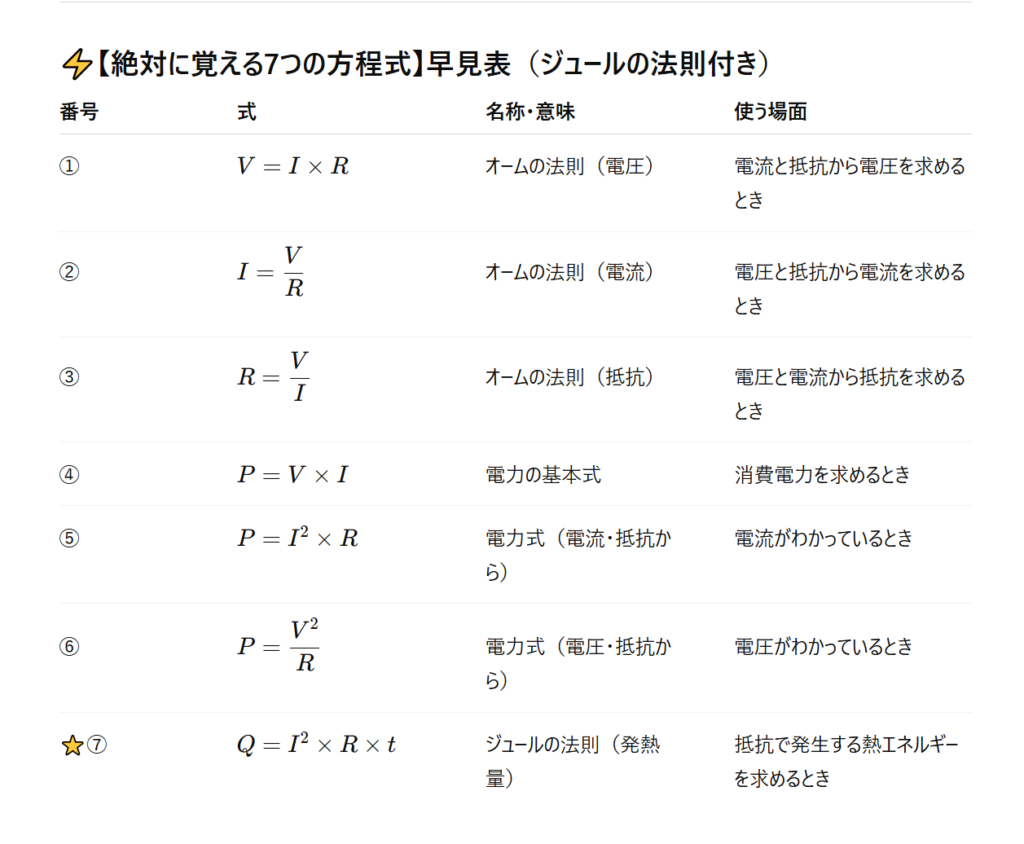

電気法則オームの法則

番号	式	名称・意味	使う場面
①	( V （電圧）= I （電流）×R（抵抗） )	オームの法則（電圧）	電流と抵抗から電圧を求めるとき
②	( I （電流）= V （電圧）÷R（抵抗） )	オームの法則（電流）	電圧と抵抗から電流を求めるとき
③	( R（抵抗）= V （電圧）÷I （電流） )	オームの法則（抵抗）	電圧と電流から抵抗を求めるとき
④	( P（電力） = V （電圧）×I （電流）)	電力の基本式	消費電力を求めるとき
⑤	( P（電力）= I （電流）2×R（抵抗）)	電力式（電流・抵抗から）	電流がわかっているとき
⑥	( P（電力）= V （電圧）2÷R（抵抗）)	電力式（電圧・抵抗から）	電圧がわかっているとき
⭐⑦	( Q（熱量） = I （電流）2×R（抵抗）×t（秒）)	ジュールの法則（発熱量）	抵抗で発生する熱エネルギーを求めるとき
